Kurtyny dymowe służą do kontroli rozprzestrzeniania się dymu i gazów pożarowych i są kluczowym elementem systemów oddymiania budynków. Ich podstawową funkcją jest tworzenie barier, które kierują dym w stronę określonych stref oddymiania, jednocześnie zapobiegając rozprzestrzenianiu się dymu do sąsiednich obszarów. Dzięki temu m.in. umożliwiają efektywną ewakuację osób z budynku oraz ułatwiają działania straży pożarnej.
Kurtyny dymowe są szczególnie przydatne w obiektach wielkopowierzchniowych, takich jak hale przemysłowe, magazyny, lotniska, dworce czy galerie handlowe.
Dokumentem, który określa typy kurtyn dymowych, takie jak klasy D i DH, jest polska norma PN-EN 12101-1. Ta norma precyzuje wymagania dotyczące szczelności dymowej, ogniowej oraz niezawodności i trwałości kurtyn dymowych. Klasyfikacja D i DH odnosi się do odporności ogniowej kurtyn, przy czym klasy D są badane w stałej temperaturze, a klasy DH – przy dynamicznie rosnącej temperaturze zgodnie z normą PN-EN 1363-1.
Klasyfikacja D
- D30, D60, D90, D120: Oznaczają czas w minutach, przez który kurtyna utrzymuje szczelność ogniową w stałej temperaturze 600°C.
- DA: Oznacza, że kurtyna przetrwała badanie dłużej niż 120 minut.
Klasyfikacja DH
- DH30, DH60, DH90, DH120: Oznaczają czas w minutach, przez który kurtyna utrzymuje szczelność ogniową przy dynamicznie rosnącej temperaturze.
- DHA: Oznacza, że kurtyna przetrwała badanie dłużej niż 120 minut przy dynamicznie rosnącej temperaturze
Lokalizacja kurtyny dymowej
Kurtyny dymowe montuje się najczęściej w stropach, ponieważ umożliwia to skuteczne oddzielenie stref dymowych od stref bezpiecznych. Dzięki temu dym i gazy pożarowe mogą być kierowane w stronę określonych stref oddymiania, ułatwiając ewakuację i działania ratownicze.
Prawidłowo zamontowane kurtyny powinny opadać do wysokości, która jest zgodna z przyjętymi normami i projektem budowlanym. Zwykle jest to na wysokości pierwotnie założonej warstwy dymu, aby zapewnić maksymalną skuteczność w kontrolowaniu rozprzestrzeniania się dymu.
Klasyfikacja kurtyn dymowych
Klasyfikacja kurtyn dymowych, wg normy PN-EN 12101-1, opiera się na czasie pracy oraz temperaturze, przy której kurtyna zachowuje swoje właściwości ogniowe. Poniżej przedstawiono klasyfikację kurtyn dymowych:
| Klasa | Temperatura | Czas działania |
| D30 | < 600°C | 30 minut |
| D60 | < 600°C | 60 minut |
| D90 | < 600°C | 90 minut |
| D120 | < 600°C | 120 minut |
| DA | < 600°C | > 120 minut |
| DH30 | 827°C < T < 1100°C | 30 minut |
| DH60 | 827°C < T < 1100°C | 60 minut |
| DH90 | 827°C < T < 1100°C | 90 minut |
| DH120 | 827°C < T < 1100°C | 120 minut |
| DHA | 827°C < T < 1100°C | > 120 minut |
Podstawowe wymagania stawiane kurtynom dymowym
Zgodnie z normą PN-EN 12101-1 podstawowe wymagania stawiane kurtynom dymowym obejmują trzy kluczowe aspekty:
- Szczelność Dymowa: Kurtyny dymowe muszą zapewniać niski poziom przecieków dymu, aby skutecznie kontrolować rozprzestrzenianie się dymu. Maksymalny poziom przecieku dymu nie może przekraczać 25 m³/h/m² przy ciśnieniu 25 Pa w temperaturze otoczenia lub 200 °C
- Szczelność Ogniowa: Kurtyny powinny zachować szczelność ogniową przez określony czas, co jest klasyfikowane w dwóch podstawowych kategoriach: D i DH. Klasa D odnosi się do badań przy stałej temperaturze 600 °C, natomiast klasa DH do badań przy dynamicznie rosnącej temperaturze
- Niezawodność i Trwałość: Kurtyny muszą być wykonane z materiałów zapewniających odpowiednią trwałość i niezawodność. Producent powinien zapewnić weryfikację materiałów pod kątem przydatności użytkowej do przewidywanego przeznaczenia. Dodatkowo, w przypadku ruchomych kurtyn, ważne jest badanie niezawodności działania i czasu odpowiedzi kurtyny
Typy kurtyn dymowych

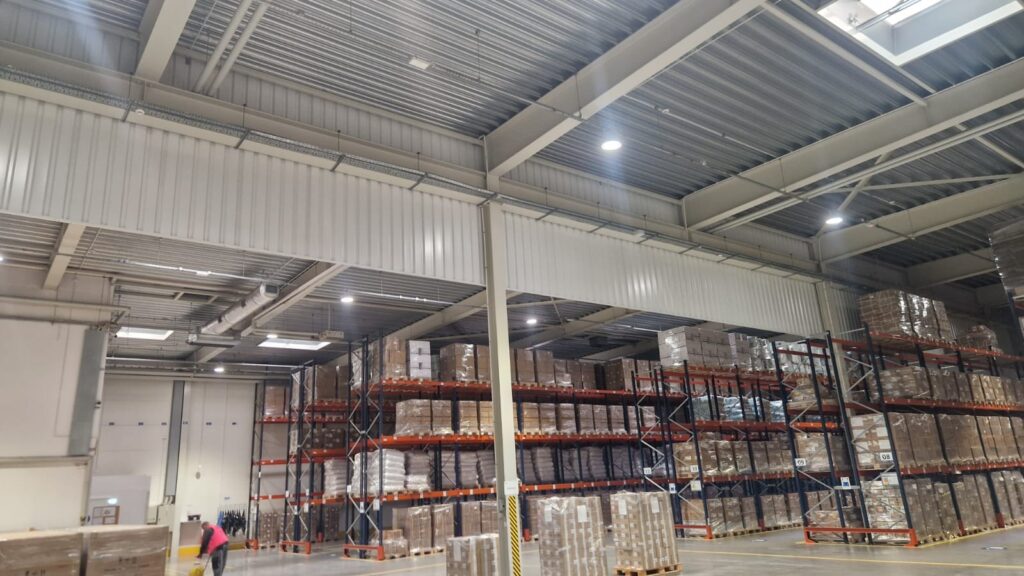

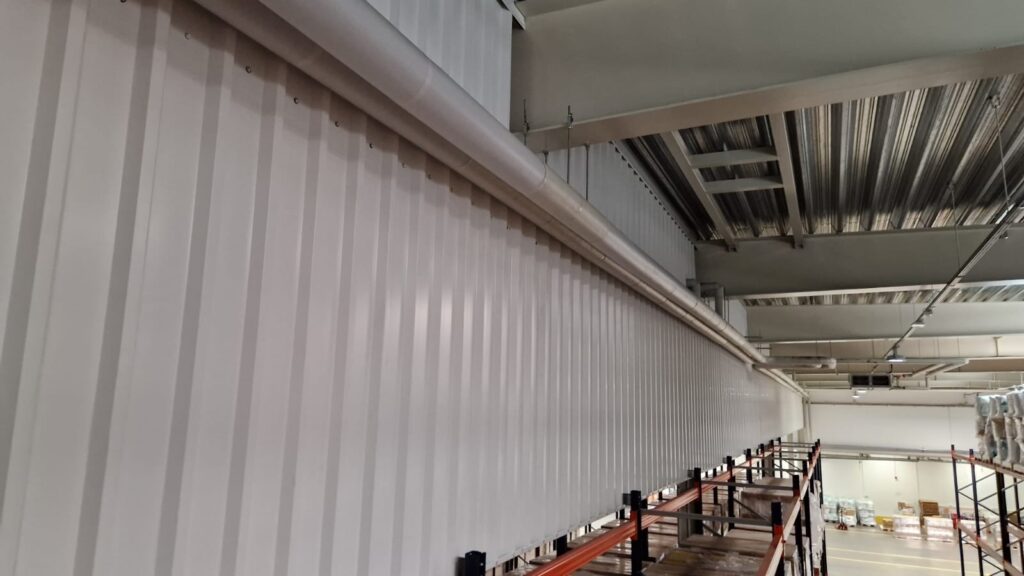

W Firetech specjalizujemy się w montażu stałych kurtyn dymowych, w tym tych produkowanych przez renomowanego producenta, firmę Pruszyński. Kurtyny dymowe są kluczowym elementem systemów ochrony pożarowej, służą do kontroli rozprzestrzeniania się dymu i gazów pożarowych w pomieszczeniach o dużych powierzchniach. Kurtyna ta jest prosta w montażu i estetyczna a blacha trapezowa dobrze komponuje się z wnętrzami obiektów wielkopowierzchniowych. Poniżej zdjęcie z realizacji kurtyny dymowej Pruszyński przez Firetech.
Innym typem kurtyny dymowej oferowanym przez Firetech jest kurtyna dymowa Siniat na bazie płyty gipsowo-kartonowej. Kurtyny dymowe z płyt kartonowo-gipsowych są konstrukcjami stałymi, które mogą być wykorzystywane w systemach oddymiania budynków. Zazwyczaj są one montowane na konstrukcjach stalowych, takich jak profile CW i UW, z poszyciem z płyt gipsowo-kartonowych o grubości 12,5 mm. Kurtyny dymowe z płyt kartonowo-gipsowych mogą być stosowane w budynkach komercyjnych i użyteczności publicznej, gdzie istotne jest utrzymanie stałych barier przeciw dymowi. Są one przydatne w obiektach, w których nie ma potrzeby dynamicznego zarządzania przestrzenią, a ważna jest trwałość i stabilność konstrukcji.

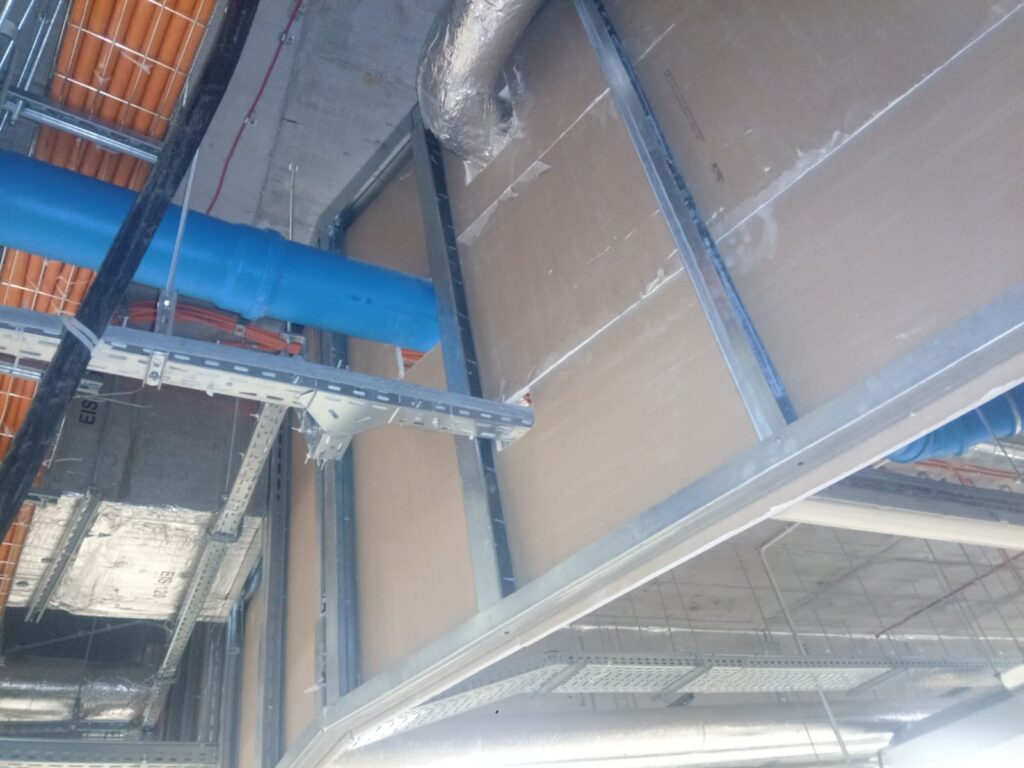

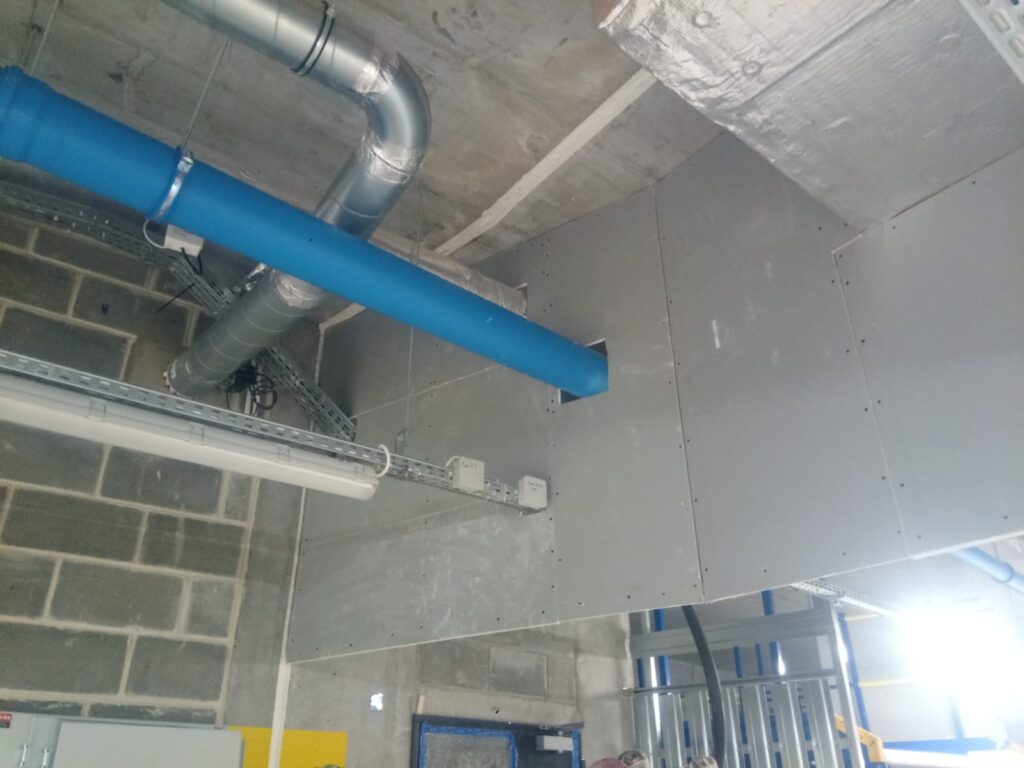

Poniżej przedstawiamy zdjęcie z realizacji kurtyny dymowej na bazie płyt gipsowo-kartonowych w trakcie budowy oraz po montażu.

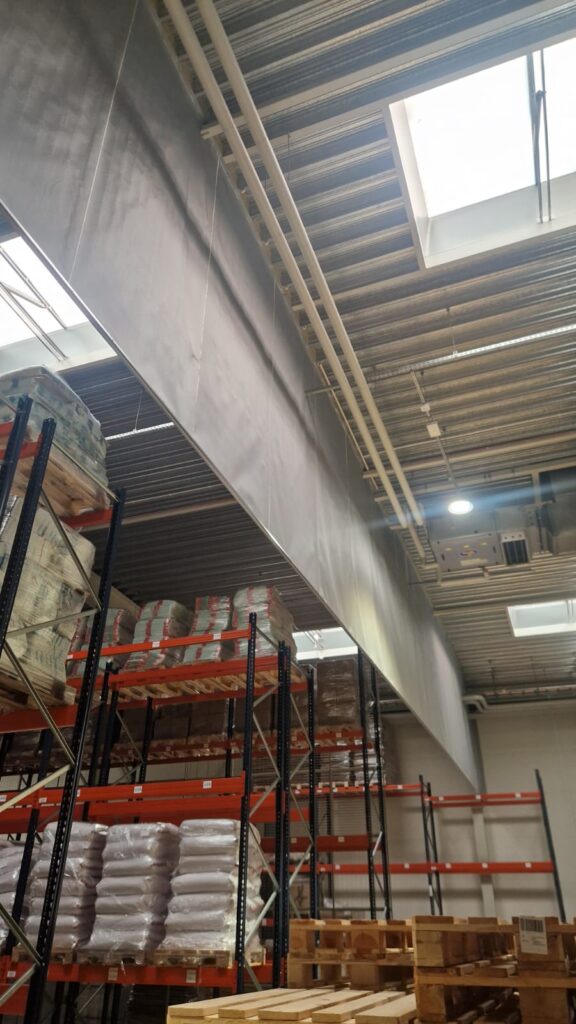

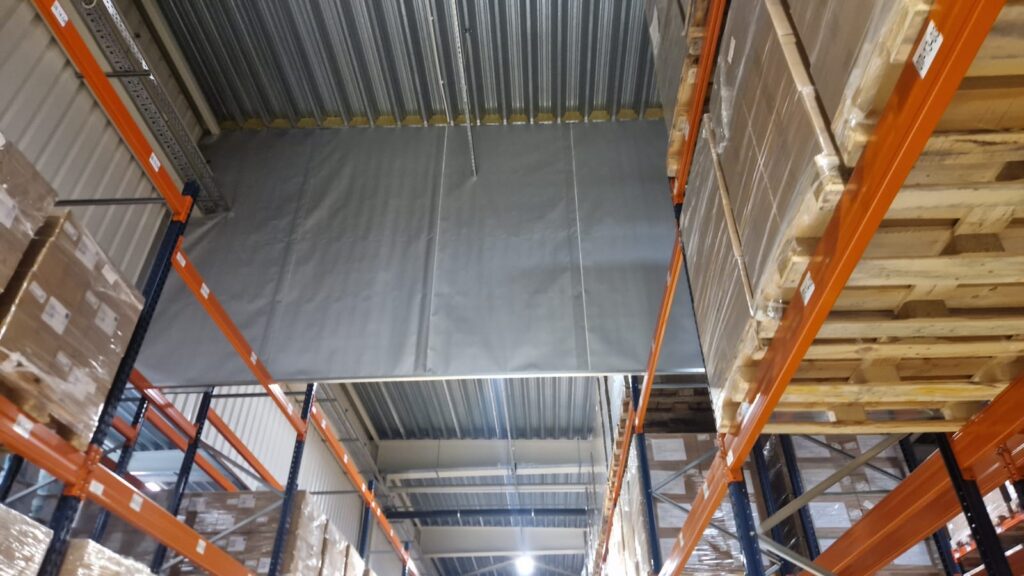

Alternatywą dla kurtyn dymowych z płyt gipsowo-kartonowych oraz blachy trapezowej jest kurtyna dymowa z tkaniny z włókna szklanego. Głównymi zaletami kurtyny dymowej z włókna szklanego jest krótki czas montażu, możliwość, niska masa, brak konieczności montażu dodatkowych konstrukcji wsporczych i wykonywania dodatkowych obliczeń wytrzymałościowych. Poniżej przedstawiamy przykładową realizację kurtyny dymowej przez firmę Firetech w jednym z warszawskich obiektów magazynowych.
